高精度锡膏印刷机

高精度锡膏印刷机

2017-11-21 00:00

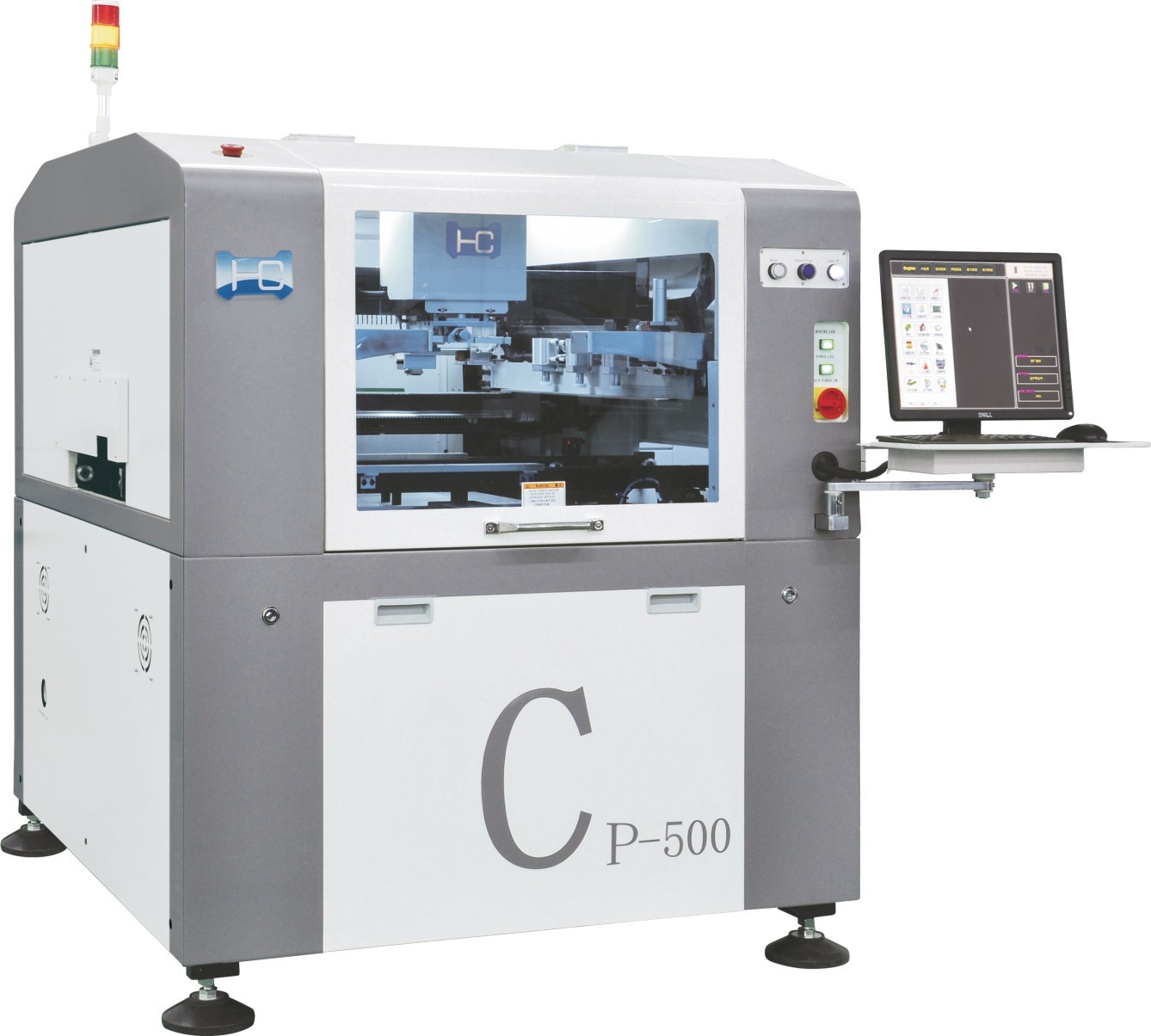

高速印刷基板的精度和出产性又可以对应小型化电子机器的高精度贴装的 锡膏印刷机 CP500”。

 印刷机是为了焊装元件在基板大将浆糊状焊锡印刷到基板上的设备,在整个基板拼装工序中有很大程度左右着产品的质量。“锡膏印刷机 CP500”,经过选用对齐印刷基板与印刷用钢网(以下简称钢网版)方位的新结构“移动钢网”,进步了印高刷精度和出产性。



 一般对齐基板和钢网方位时,是对固定起来的钢网版,用独立驱动的印刷基板的X.Y.θ3层渠道进行调整。这样不仅结构杂乱,还会形成方位精度差错。而新研发的“移动钢网”,是开动固定钢网版台外围设备的3台并行模块,一起对齐X.Y.θ方向的方位,精简了结构。这样,只需对外周施行微调整,重复印刷精度就能到达±10μm(6σ),包含补正和移动的时刻在内也仅需6秒,一起完结了高印刷精度和高出产性。



 而且,还设置了“焊锡机动供应机”和“高速清洁”两个选项,可以提供更高速印刷、安稳的重复印刷精度,还降低了环境污染。

“焊锡主动供应机”是使钢网版上的焊锡长期坚持优化量的功用。用传感器测量焊锡的线径,依据使用量少数主动供应。对基板坚持必定的印刷压力,可以避免过多渗出或不足。而且还能充分竭尽焊锡,大幅降低了焊锡抛弃量。

“高速清洁”是使手艺打扫钢网操作主动化的功用。经过用特别形状的刀具刮铲的方法,大幅缩短了清洁单元的移动时刻。此外,经过添加打扫频度,进步了印刷质量。每次使用的清洁纸仅需8 mm,十分经济。



 近年来,随同智能手机等智能设备、车载ECU、医疗机器、数字家电等的高功用化、多功用化等方面的开展,电子电路基板愈发向小型化、高密度化方向开展。除与本次发售的锡膏印刷机“CP500”一起发售的基板查看机“CP850” 之外,环城还于12日发布了高速小型化模块贴片机“CC系列”。 扩大了新实装机器的产品系列,完结了实装出产线全体的高出产性、通用性,以及高质量,用以满意客户的需求。





印刷用钢网版是为了在印刷基板上印刷上浆糊状焊锡而制造的不锈钢版。与印刷基板堆叠,从上部用刮刀(刷毛)涂覆(印刷)浆状焊锡,仅在开孔部分印刷上焊锡。之后在印刷上焊锡的部分贴装电子元件,经过回流(烘烤)将焊锡融化,完结焊锡的焊接。



环城高精度锡膏印刷机 CP 500技能特征:



“移动钢网”结构,使“6秒+印刷时刻”的高速印刷成为可能。

一起,还完结了印刷精度±10μm(6σ)。可坚持重复印刷精度,使高密度印刷成为可能。因操作画面选用电脑简单引导方式,所以初学者也可以简略操作。



●“焊锡主动供应器” ,“高速清洁”(选项功用)





■ 使钢网上的焊锡长期坚持优化量,完结了安稳的印刷质量。



■ 在清洁钢网上附着焊锡的过程中选用特别形状的刀具。可在高速条件下收回焊锡碎屑,所以不影响出产。



■ 不仅能完结高速清洁和主动焊锡供应,还完结了更高速印刷、安稳可重复的精度和低环境污染,可为减少运行本钱做出巨大贡献。
