全自动高精密高速SMT生产线的解决方案推荐

2017-12-28 00:00

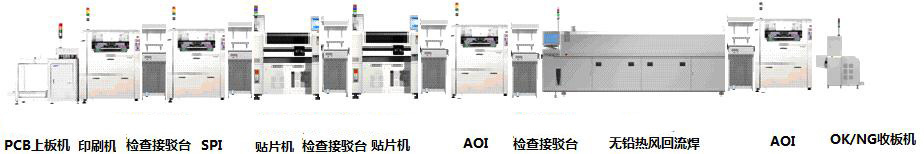

SMT生产线总长约= 22000mm  最大宽度= 1.69 M   总最大运转电功率= 28.0  KW 总耗气量=0.8NL/MIN

规范装备元件贴装规模:01005(公制0402)元件—55*55MMQFP BGA/72MM连接器,脚间距0.3mmIC/0.5mmBGA

贴片机可贴PCB规模:适用于50*40*0.38-460*400*4.2mm;从上料到下料完成全自动可贴PCB规模(上料机到全自动印刷机到贴片机到回流焊可通过PCB交集最大规模)是:50*50*0.4-450*320*4.2mm

贴装高精度:+/-0.05mm@3sigma(chip), +/-0.03mm@3sigma(IC)

理论最高速度:103000CPH;

可放置8mm电子电动/气动喂料器:240支

该线主要用应用于电视机主板、机顶盒主板、家用电器操控板卡、轿车电子、医疗器械、消费类电子产品产品长时间批量化自动化SMT生产线
