SMT锡膏印刷机

SMT锡膏印刷机

2017-11-21 00:00

SMT印刷机适用于 :

SMT 表面贴装技术中表面组装组件的锡膏印刷。具体讲就是在SMT电子装联工艺中,利用网板开孔将电子纤料(锡膏、贴片胶等)漏印到电路板上的机器设备,目的是用来粘住片式电子元器件

全自动锡膏印刷机SMT(表面贴装技术)生产线中的关键设备之一。SMT印刷机作为表面贴装生产线的第一道工序,锡膏印刷质量的好坏对SMT产品的合格率有着极其重大的影响。影响锡膏印刷质量的一个重要因素是印刷机各部分的运动控制精度,目前SMT产品的生产向高产出率和“零缺陷”方向发展,在生产中,印刷机需要长时间稳定不间断地高速运行,这对其运动控制系统的运行速度、稳定性及可靠性提出了很高的要求。

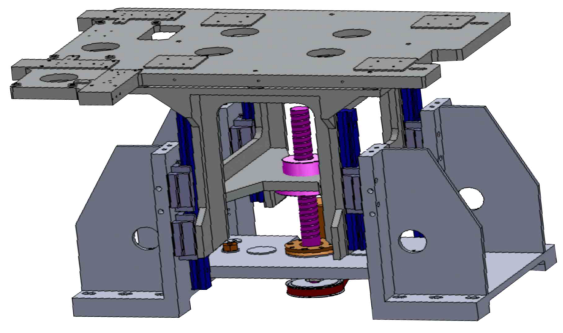

 首要,值得注意的是锡膏印刷机是具有一同的G-XY清洗结构,在主动清洗时完结X和Y一同动作,而且还能够模拟人工清洗,这样更挨近人工清洗的效果,当然这也是锡膏印刷机的一个一同结构。其次,锡膏印刷机还运用2套运送导轨的印刷机,其间一套作过板用,别的一套作印刷用,以便工作的更好,能够更加遭到人们的广泛运用,速度更快,效果更好。除此之外锡膏印刷机的结构还包括 可弹性上压设备,在许多的情况下,针对易变形的PCB板印刷时可使上压片伸出,一同不需要用上压片时就能够缩回,这样,运用的方法更加的快捷,一同运作的效果能够相较于其他的印刷机更好。再有就是锡膏印刷机里边的定位系统通过PCB板的定位固定方法都是有基准孔定位的,而且基准边定位和基准孔是能够一同定位的,不需要额外的时间来工作,为运用者节省了很大部分的时间赢得更多的财富。

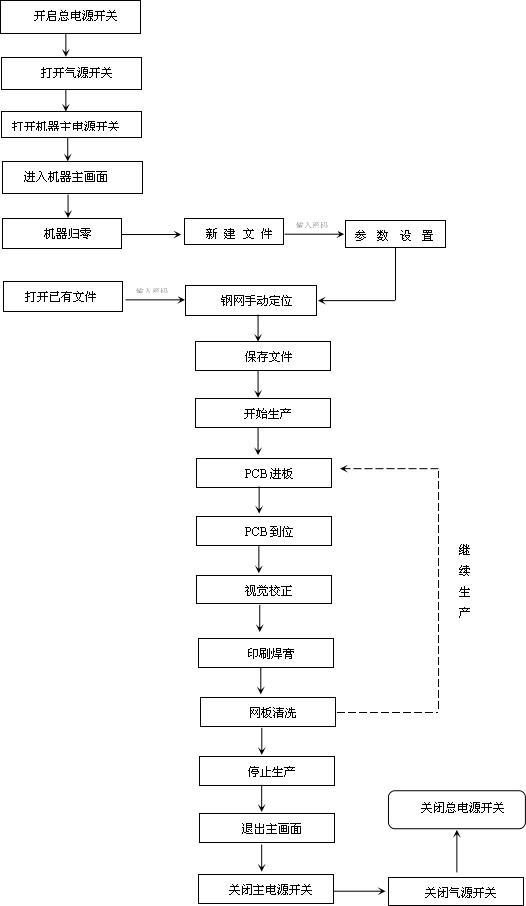

全自动锡膏印刷机的基本功能:采用网版印刷技术将定量的锡膏、精确、均匀、快速的涂覆在PCB的各指定位置上。全自动锡膏印刷机能自动的完成一系列焊锡膏印刷操作过程。?

全自动锡膏印刷机主要的功能部件:PCB传输导轨、锡膏印刷台、摄像头、锡膏添加刮刀装置、计算机控制、动力驱动等装置和系统。
