SMT设备,锡膏印刷机详解

SMT设备,锡膏印刷机详解

2017-11-16 00:00
什么是SMT锡膏印刷机它主要分为

手动锡膏印刷机:

操作简略,印刷速度快,结构简略,缺陷是印刷工艺参数可控点较少,印刷对中精度不高,锡膏脱模差,一般适用于0603(英制)以上元件、引脚间隔大于1.27mm的PCB印刷工艺。

半自动锡膏印刷机:

印刷对中精度高,锡膏脱模作用好,印刷工艺较安稳,适用密间隔元件的印刷设备,缺陷是维护本钱高,对作业员的知识水平要求较高。

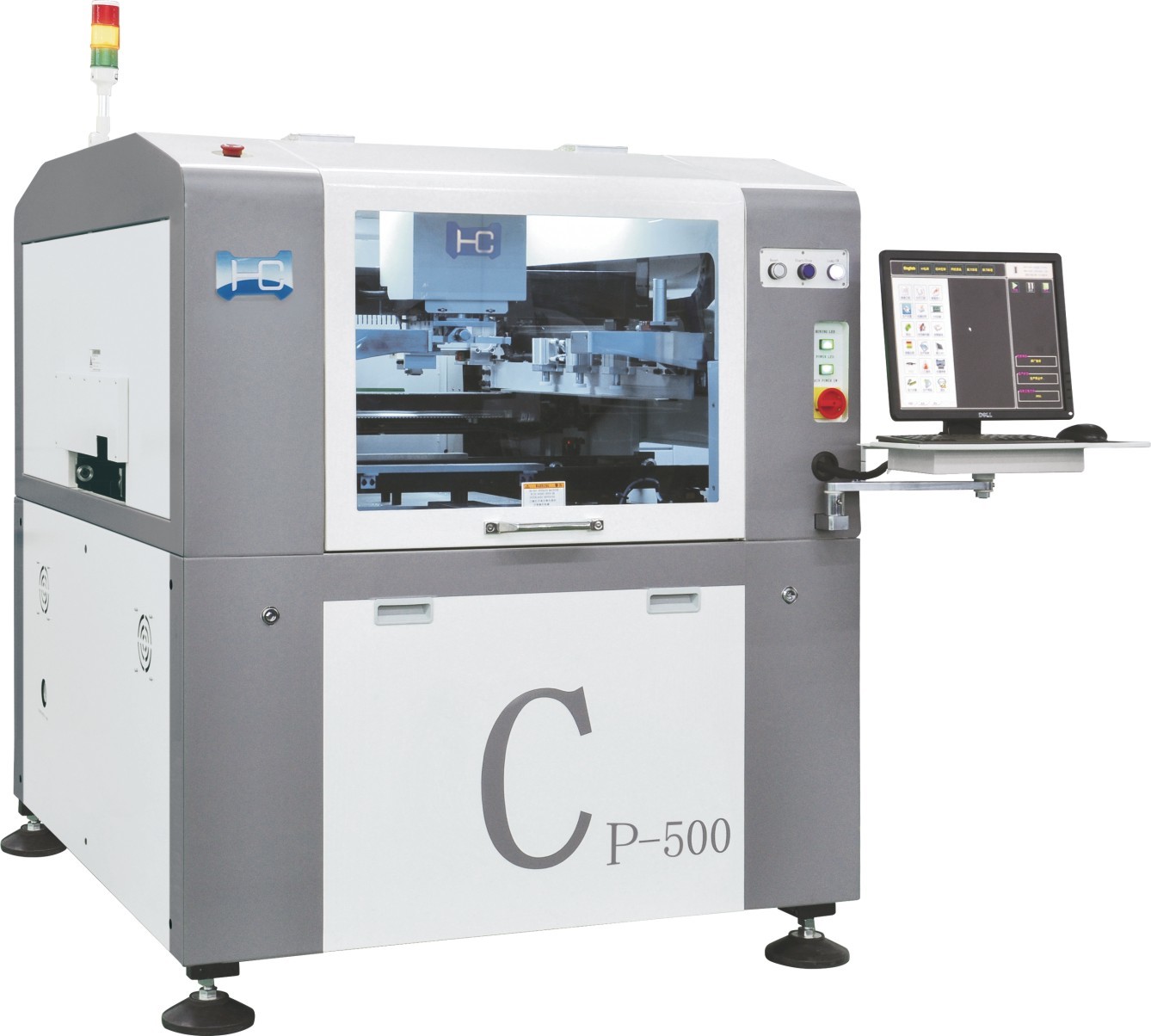

全自动锡膏印刷机:

全自动锡膏印刷机和半自动锡膏印刷机共有的基础工艺,全自动锡膏印刷机理论单板印刷循环时刻:11S+印刷行程时刻。

作业方法:运用金属刮刀、钢网,PCB经过真空吸着固定。经过印刷机相机对作业台上的基板和钢网的光学定位点(MARK点)进行对中,再进行基板与钢网的精密调整,使基板焊盘图形与钢网开孔图形完全重合。

1.基板处理机能:

基板处理机能包含PCB基板的传输运送、定位、支撑。

传输运送是指PCB的搬入、搬出以及PCB固定前的来回小幅移动。

基板的定位分为孔定位、边定位两种,还有光学定位进行补正确保方位的精确。基板的支撑是使被印刷的PCB坚持一个平坦的平面,使PCB基板在印刷过程中不发生变形曲解。所用方法有支撑PIN、支撑块、支撑板3种。支撑PIN灵活性较强、约束性较小,现在较常用;支撑块、支撑板约束较多,一般用在单面制程。

2.基板和钢网的对准:

基板和钢网的对中包含机械定中心和光学中心,光学定中心是机械定中心的补正,精确得提高了印刷精度。

3.对刮刀的操控机能:

印刷机对刮刀的操控机能包含压力、摧行速度、下压深度、摧行间隔、刮刀视点、刮刀提升等。

4.对钢网的操控机能:

印刷机对钢网的操控包含钢网平坦度调整、钢网和基板的间隔操控、别离方法的操控、对钢网的自动清洗设定。

这两天和我们介绍了一下关于,本文来看一下关于SMT锡膏印刷机,SMT锡膏印刷机是将锡膏印刷到PCB板上的设备,它是对工艺和质量影响最大的设备。
