SMT锡膏印刷机用途讲解和设备原理

SMT锡膏印刷机用途讲解和设备原理

2017-11-13 00:00

锡膏印刷机是SMT生产过程中印制线路板生产锡膏的必备设备。锡膏印刷机分为自动锡膏印刷机、半自动锡膏印刷机和手动锡膏印刷机,通常锡膏印刷机是以自动锡膏印刷机为代表。环城锡膏印刷机原理和结构。

全自动视觉印刷机:相当与是一种有眼睛的设备,基本能清晰的感应到其中SMT组装线上的产品异常。

全自动锡膏印刷机:高速运转过程中完成整个锡膏印刷的步骤,其速度非常快。

一、锡膏印刷机原理



当叶片运动速度和角度,以一定的压力推动滚动刷屏,焊锡膏,焊锡膏是由净注射液(即模板开口)在粘性摩擦压力和焊膏刮传输要求(模板开口)降低剪切应力有焊膏的粘度,从而成功地注入网格时,刮刀从模板开口,锡膏的粘度很快恢复到原来的状态。



锡膏印刷有3个关键因素:锡膏的轧制、填充和脱模。只有当该锡膏印刷机的刮刀可以较重的压力;对模板开口的填充程度决定浆量;模具的释放决定模板、锡膏印刷模式完成。





二、锡膏印刷机结构



1、锡膏印刷机YZ轴升降机构



锡膏印刷机Z轴平台采用双底座,两侧有双滑轨升降结构。双底平台可顺利支撑,保证平台平稳升降。提升杆位于滑轮中部,保护更稳定的升降,大大提高锡膏印刷机的使用寿命。



2。锡膏印刷机pcb的运输定位结构



焊膏印刷机也有精确的PCB传送控制系统。该系统有助于锡膏印刷机更好的工作,更准确地定位。

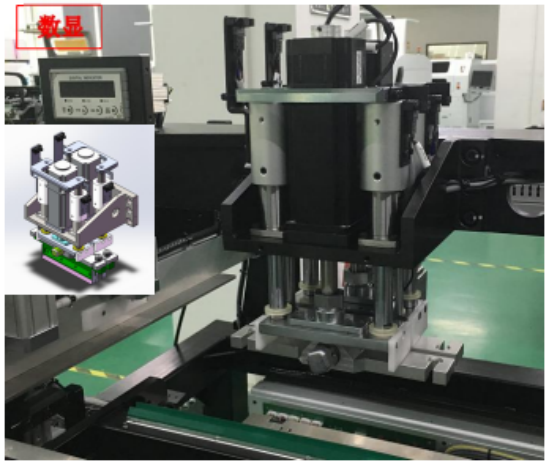

3、锡膏印刷机的组合传动刮刀头



锡膏印刷机使用前后刮刀压力独立气缸控制。刮刀与钢网之间的作用力等于气缸压力,压力可调。气缸控制刮刀压力和保护钢网和刀片有效。电机控制叶片与钢网分离,分离速度和距离可编辑调整。

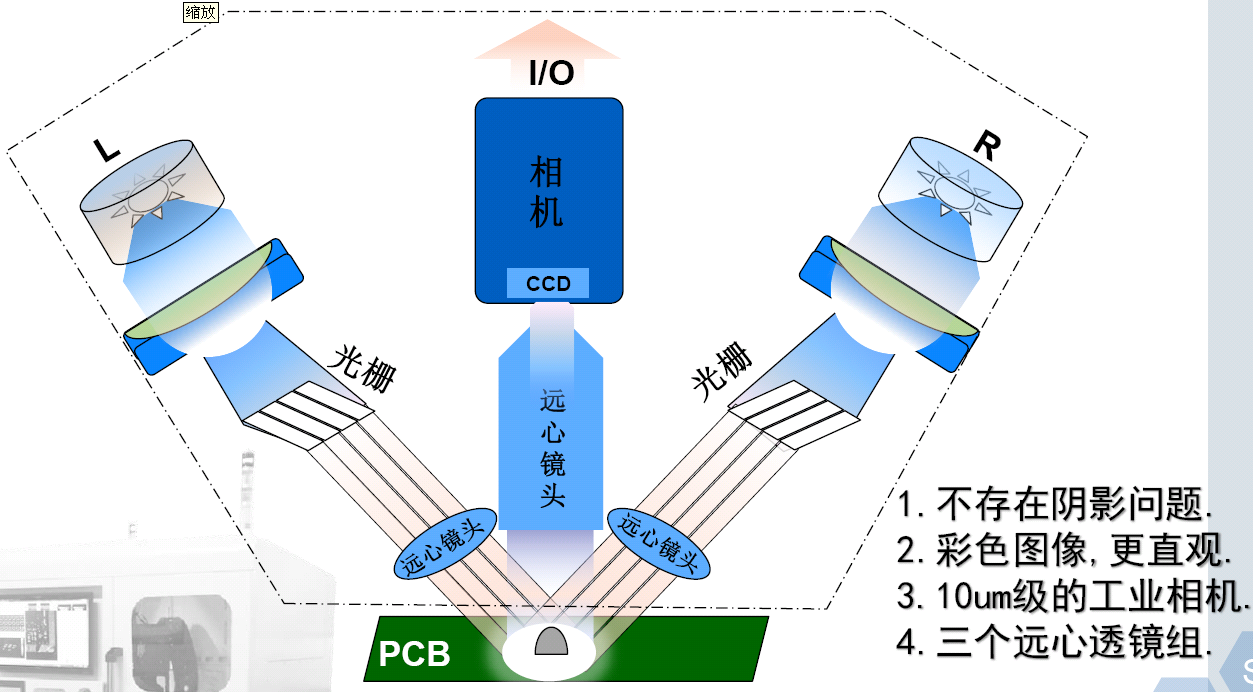

锡膏印刷机有一种先进的图像处理软件,它能有效地去除因图像不清晰引起的反射,提高锡膏印刷机的图像识别能力,并能更准确地定位。锡膏印刷机采用同轴光源,确保图像清晰。



5、锡膏印刷机xY轴运动

焊膏印刷机采用高精度组合传动。摄像机的运动是X轴和Y轴同时运行的双轨迹,大大提高了锡膏印刷机的稳定性和使用寿命。
