全自动锡膏印刷机编程步骤

全自动锡膏印刷机编程步骤

2020-11-13 13:44

环城全自动锡膏印刷机编程步骤相对来说很简单

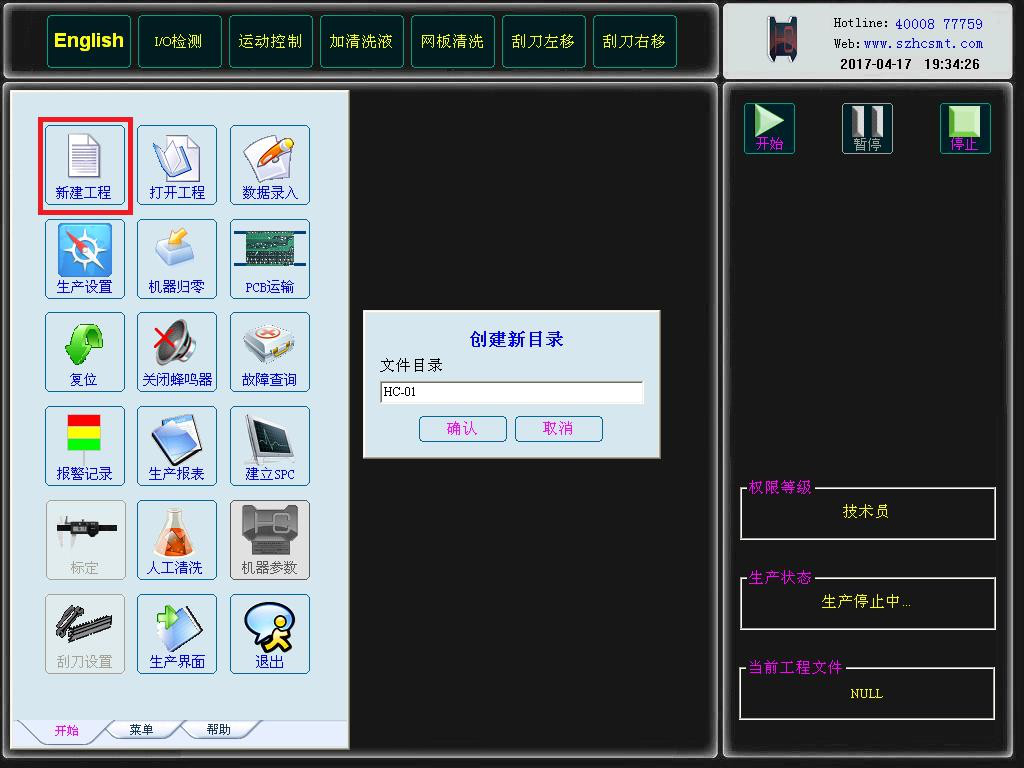

1、点击“新建工程”图标,在弹出的“创建新目录”窗口,写入机种名称,填写好后点击“确认”。



2、进入数据编辑界面,填写产品名称和产品型号,PCB长、宽、厚(注:填写长、宽、厚为板的实际尺寸,不可随意输入。),选择进出板方向,该界面的其他参数会根据板的长、宽自动生成默认参数,可根据生产的实际情况进行修改,然后点击“下一步”。

3、设置好参数后点击“下一步”,提示是否调整轨道宽度,点击“是”,待轨道宽度调整后将跳转第二页编辑窗口,取一块生产用的板,放置在轨道上,确认轨道的宽度,确认好轨道

4.宽度没问题后,将板放置轨道入口位置,正确放置顶PIN于平台上(A、B面板可先入板后, 点击导轨松开,再放顶PIN),点击“自动定位”;

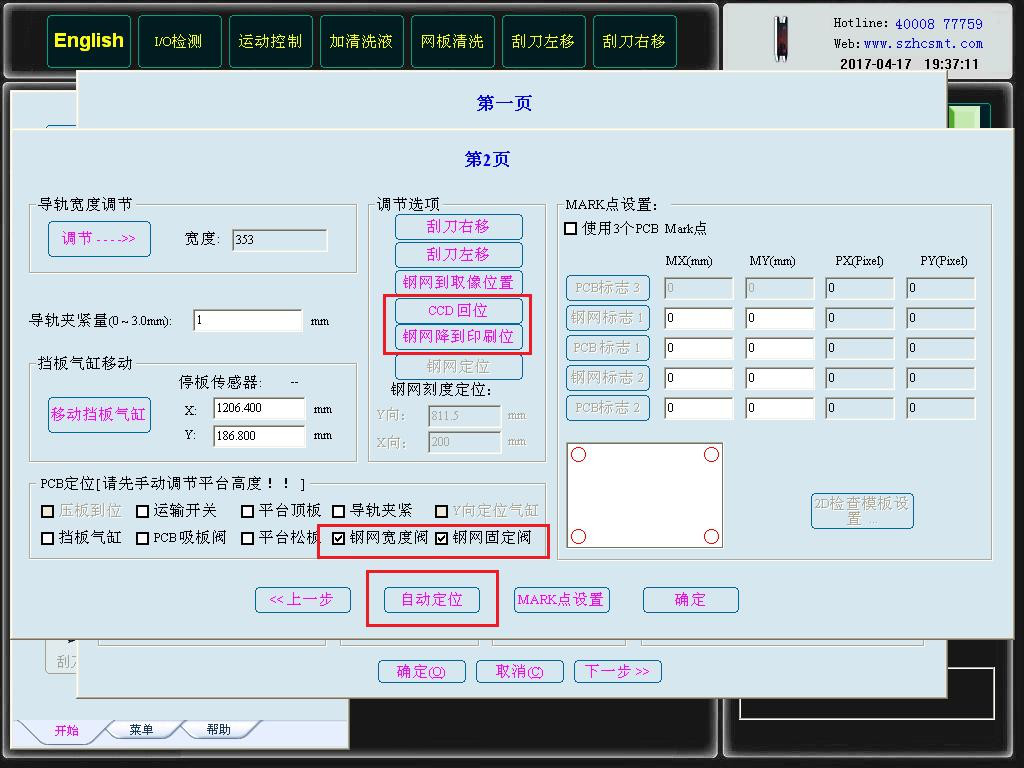

5、待板进入导轨夹紧后,点击“CCD回位”→“钢网降到印刷位”,(注意:检查网框架与导轨下面是否有支持块挡住,若挡到将支持块挪到中部),点击“钢网宽度阀”和“钢网定位阀”,然后将生产用的钢网放置到网框架上,对好钢网孔与焊盘位置(双照情况下钢网上的孔,肉眼均可见焊盘即可,单照需100%对正),左右网框架尽量靠近钢网,然后点击“钢网固定气缸”和“钢网宽度阀”,点击“钢网升到取像位”。

6、点击“MARK点设置”,然后以下‚处,鼠标左键对角点击下,将出现1、2字样,然后点击“PCB标志1”,进入模板定制界面,键盘上方向键    移动到PCB MARK 1位置,通过调整LED1与LED2光源亮度大小,使影像黑白分明,后点击“自动匹配”按钮,将自动捕捉MARK点中心,分数低于90的需重调整光亮度后方可。点击确认按钮进入下个步骤;

7、然后点击“钢网标志1”,调整LED3和LED4亮度,(注意:钢网MARK如果不在屏幕的中间位置,不要去移动镜头)直接点击“自动匹配”,分数低于90的需重调整光亮度。

8、同理制作PCB MARK 2和钢网MARK 2点击“确定”按钮,弹出“平台回位或松板”窗口,点击“是”,然后将轨道入口位置的PCB板取出,程序制作完成。

9、程序制作好后,生产前安装刮刀后,请注意调整如下图片位置装置,调整刮刀前后居中,否则会压到钢网架导致刮刀或钢网损坏。

这就做好了一个生产模板  点击生产就可以使用了
