1.5米全自动锡膏印刷机,提供优质SMT全自动锡膏印刷机

2021-10-28 15:40

CL-1500锡膏印刷机,1.5SMT印刷机,深圳环城鑫精密制造有限公司提供优质、高性能、经济实用的SMT锡膏印刷机、1.5米锡膏印刷机。详情联系0755-2728695



CL-1500是一款满足超大板PCB印刷需求的SMT全自动1.5米锡膏印刷机,是主要针对并处理1.5PCBLED灯条板设计研发的SMT锡膏印刷机,功能广泛、性能优异、操作简易、价格经济,是最适合用于国内LED加工厂、企业使用的SMT全自动锡膏印刷机。

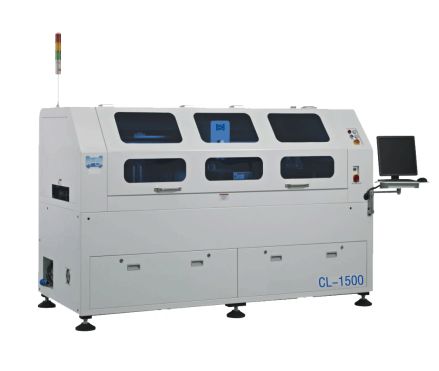

1.5米锡膏印刷机

CL-1500



CL-1500采用高精度视觉识别系统和先进影像学习MARK点系统,保证刮锡精度;CL系列独有的长平台和轨道固定设计保证PCB稳定支撑,短刮刀横向印刷压力稳定,节省锡膏;换线参数全面优化,设定快捷、简单,提高换线速度;配备自动清洁钢网装置,使用更简便、更省心。



1.5米锡膏印刷机BP1200功能与特色:

1CL系列独有的长平台和轨道固定设计保证PCB稳定支撑

2大理石结构件,保证设备精度和长期稳定不变形

3刮刀自适应浮动刀头,前后刮刀独立电机控制升降,印刷全程恒定压力

4清洁剂喷淋装置可以根据PCB尺寸自动调整加注量和喷淋范围

5高精度、高刚性一体化框架式机身结构,保证设备长期的印刷稳定性

6电动支撑平台能根据PCB板厚度自动调整支撑高度。

7同轴影像CCD上下双照,自适应照明自动调整

8、配备先进影像学习MARK点系统,无需专用MARK点方可轻松修正PCB与钢网的中心位置,保证刮锡精度。

9SPC应用管理,印刷质量状态实时监控



1.5米锡膏印刷机CL-1500技术参数:

PCB最大尺寸:1500×450mm

PCB最小尺寸:80×50mm

PCB厚度:0.6~6mm

钢网尺寸:最小 1600×370mm,最大 1800×750mm

印刷精度:±25 μm

印刷速度:10~200mm/sec

刮刀类型:钢刮刀/胶刮刀 角度可选(角度60°/55°/45°);

相机:CCD

气压:4-6 kg/cm2

电源:220±10%,50/60HZ  1Φ 3KW

重量:1800KG

体积:2600(L)*1220{W)*1500mm(H)



CL-1500锡膏印刷机在实际应用灵活性非常高,实用性强,超大印刷范围,完全满足企业和加工厂的需求,最适合用于高精密度的批量化的大PCB板、LED板生产。在锡膏印刷机价格上同样具有颇大优势,深圳环城鑫精密制造有限公司让用户以最实惠的价格买到最高性能的1.5M锡膏印刷机。
