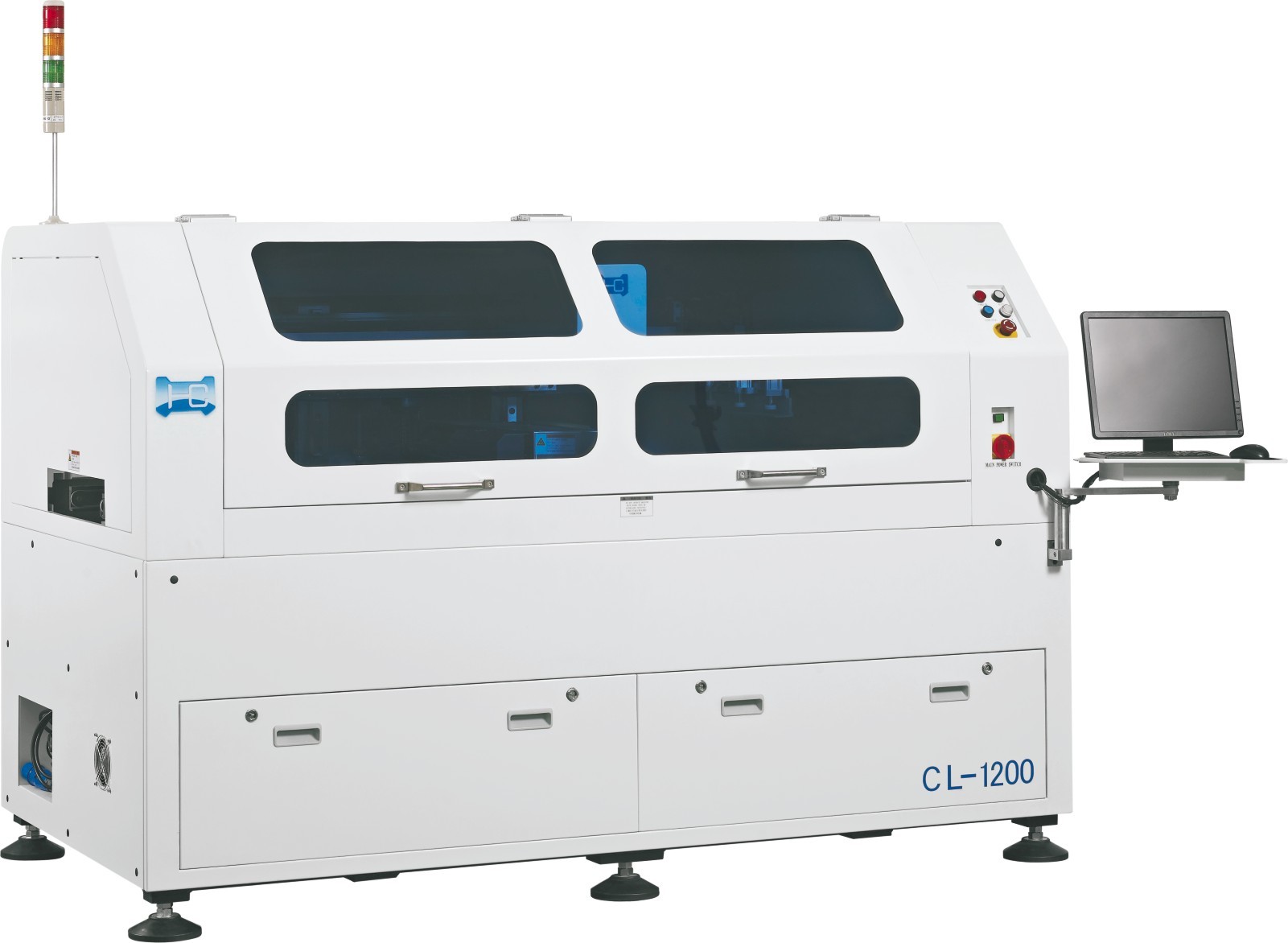

CL1200大尺寸LED全自动锡膏印刷机器人产品规格书

CL1200 large size and fully LED automated solder paste printing robot product specification

产品型号:CL-1200 Series
版    本:V03.05
制作日期:2017年12月30日

一、CL1200LED全自动锡膏印刷机产品结构图

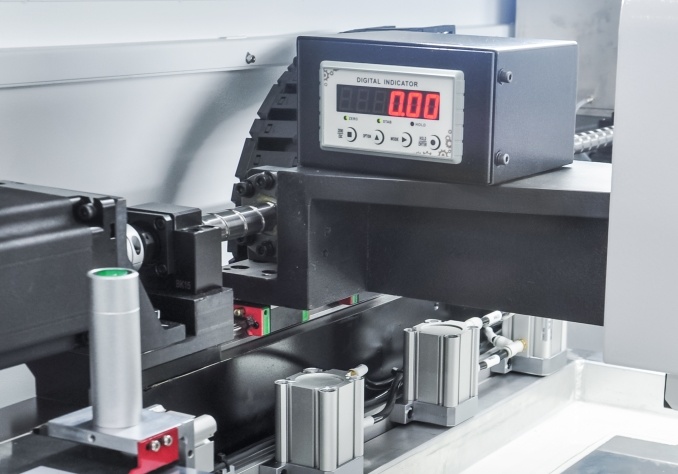

刮刀压力闭环系统附带数显功能

Scraper pressure closed loop system with digital display function



电动支撑平台能够根据PCB版厚度自动调整支撑高度

The electric support platform can automatically adjust the support height according to the thickness of PCB

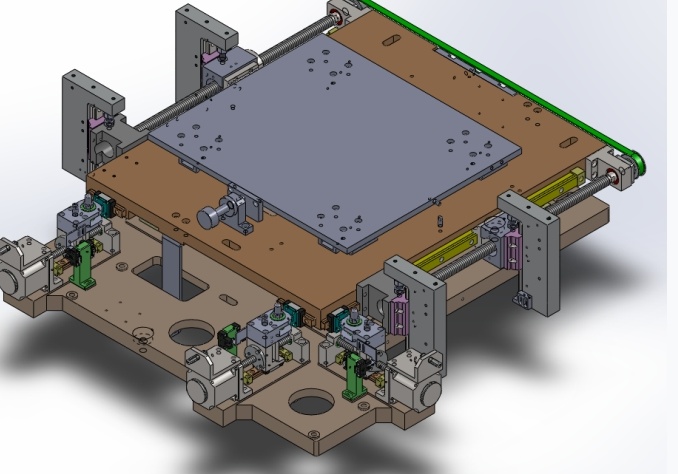

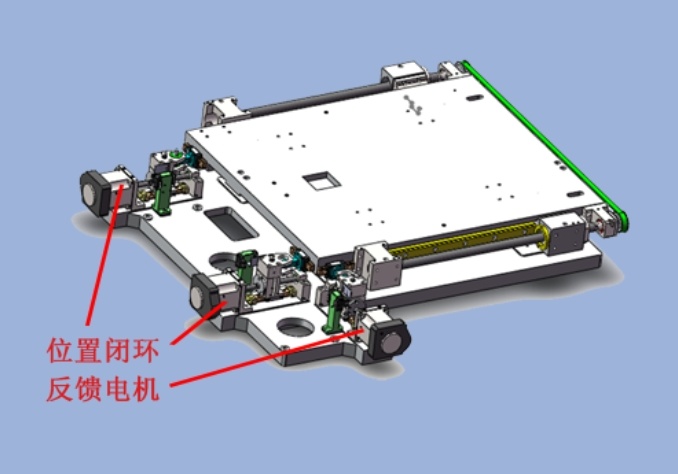

X、Y、O平面三角校正机采用闭环控制直线电机

X, Y, O plane triangulation machine adopts closed-loop control linear motor

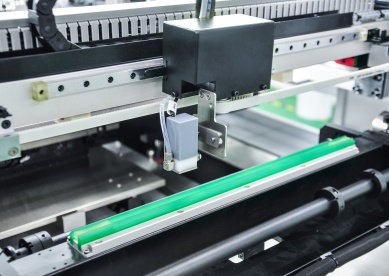

喷淋式清洗可以根据PCB尺寸自动调整加注量和范围

Spray type cleaning can automatically adjust the filling amount and range according to the PCB size



防止喇叭口

Bell mouth

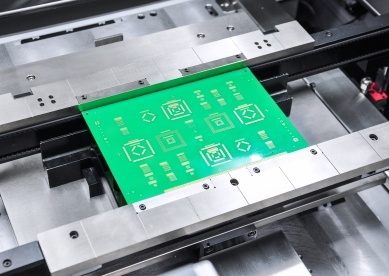

运输导轨为双导轨为保证PCB板的长期一致性和稳定性

The transportation guide rail is double guide rail to ensure the long-term consistency and stability of PCB



,LED全自动锡膏印刷机产品概述:

1, LED全自动锡膏印刷机功能概述:

CL-1200是一款高精度大尺寸LED锡膏印刷机器人(High Precision Auto Paste Printer)。在表面组装工艺生产(SMT)中,用于高精度的钢网印刷或漏版印刷的专用大尺寸生产机器。

 Function overview:



     The cl-1200 is a High Precision Auto Paste Printer. In the surface assembly process production (SMT), a special large-size production machine for high-precision stencil printing or leak printing.



2,

LED全自动锡膏印刷机产品基本特点:

(1), PCB尺寸大兼容范围广,可支持80mm X 55mm 至 1200mm X 340mm 不同厚度和大小的PCB。

(2), 高精度印刷分辨率。

     定位精度高,重复定位精度±0.01mm;印刷精度0.025mm.

     支持胶水印刷。

(3), 全自动控制可以提高生产效率,控制品质,节省成本:

     自动钢网定位;

     自动PCB校正;

     自动刮刀压力调整;

     自动印刷;

     自动钢网清洗(干洗,湿洗,);

        (4), 采用环城公司独立开发的悬浮式印刷头,可以在线适时反馈压力和自动平衡刮刀压力,

             压力控制精准,可以达到完美的锡膏成型效果;

(5), 可编程电机控制刮刀与钢网分离速度及行程,可以灵活实现多种脱模方式。

(6), 多功能PCB固定定位系统,PCB定位方便快捷,准确。

(7), 上下视觉定位系统。

(8), 内建图像处理系统;

(9), 支持2D,SPC功能

3, 锡膏印刷范围很大

(1), SMT工艺的电阻,电容,电感,二极管,三极管等贴片元器件生产加工: 01005,0201, 0402,

0603, 0805, 1206等以及其他规格不同大小尺寸;

(2), IC: 支持SOP, TSOP, TSSOP, QFN 等封装,最小间距(Pitch) 0.3mm;

  支持 BGA, CSP封装,最小球径(Ball) 0.2mm;

        (3),印刷尺寸大:80mm x 55mm  ~  1200mm x 340mm;

        (4), PCB规格:厚度0.6mm  ~ 6mm

        (5), FPC规格:厚度0.6mm以下(带治具)

4、LED全自动锡膏印刷机

应用范围:

LED,通讯,液晶电视,机顶盒,家庭影院,车载电子,医疗电力设备,航天航空等产品/设备的生产制造, 和一般电子产品的生产加工。

Application scope:

     LED, communication, LCD TV, set-top box, home theater, on-board electronics, medical power equipment, aerospace and other products/equipment manufacturing, and general electronic products production and processing.


二、产品规格、技术参数(Specification)

*以下测试数据是在环境温度25摄氏度,60%湿度情况下。

            项目



                参数

重复定位精度(Repeat Position Accuracy)

±0.01mm

印刷精度(Printing Accuracy)

±0.025mm

印刷速度/周期(Cycle Time)

<12s (Exclude Printing & Cleaning)

换线时间(Products Changeover)

<5Min

钢网尺寸/最小(Screen Stencil Size/Min)

1300mmX300(标准);730mm X 300mm(选配,需更换导轨压板)

钢网尺寸/最大(Screen Stencil Size/Max)

1500mm X 750mm

钢网尺寸/厚度(Screen Stencil Size/Thickness)

20mm ~ 40mm

PCB印刷尺寸/最小(PCB Size/Min)

80 X 55mm

PCB印刷尺寸/最大(PCB Size/Max)

1200 X 340mm

PCB印刷尺寸/厚度(PCB Size/Thickness)
