如何设置SMT锡膏印刷机刮刀压力值

如何设置SMT锡膏印刷机刮刀压力值

2018-11-20 00:00

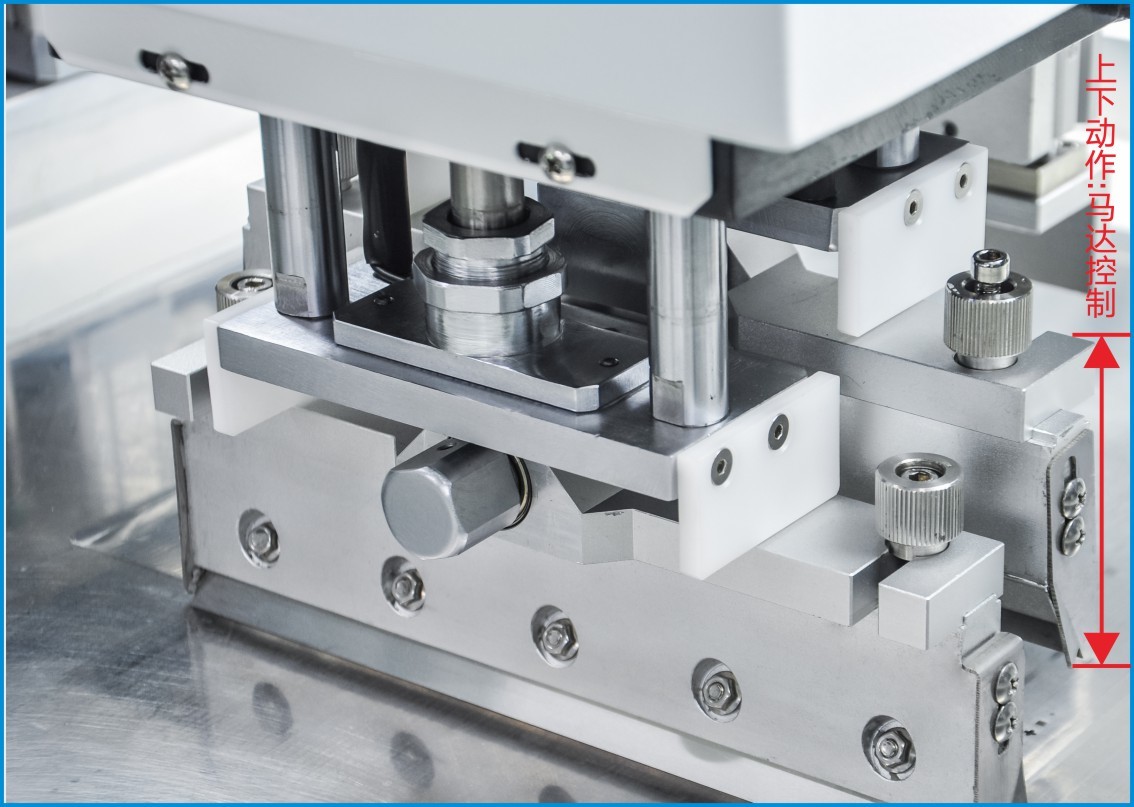

锡膏印刷机的压力设定一般是根据锡膏印刷效果而定的,

只要能将钢网表面的锡膏刮干净就可以,压力太大对钢网和印刷效果都不好。

要具体的找个科学的计算公式我觉得可以参考一下这个计算公式,如印刷机每次转换机种折下刮刀后都需要测试刮刀压力及水平度,

所以先用一个公式计算出来,具体的算法是根据刮刀的长度0.5KG/25MM长来计算

如使用250MM长的刮刀则我们正常的只需设置5KG的压力就可以了,当然这个参数只是初期的一个数据

看印刷过程钢网及PCB变形状况及其他条件来增加或减少压力,最终的结果是锡膏印刷质量OK,钢网刮过后干净就可以了(压力过大也会很干净哦)。

至于为什么要用这样的依据,是因为例如DEK印刷机转换机种后,一个需要450MM刮刀的产品,您还是按照平常设置6KG的压力,这样第一块印刷出来的板子就得要清洗了(旧设备有时因为误差效果可能会更差),如果您按照标准来预先设置成9KG那样就相差不多了(板子跟网间隙需设置为0,PCB厚度等其他参数设置正确的前提下)。
