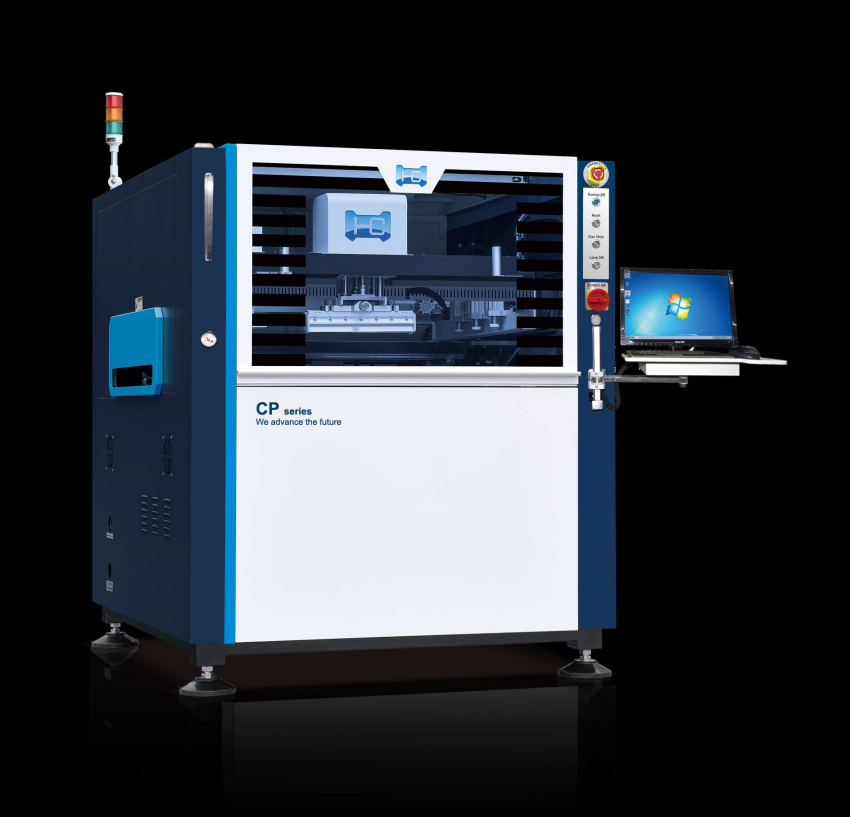

环城CP500全自动标准锡膏印刷机

前两天和大家介绍了一下关于,本文来看一下关于标准锡膏印刷机,标准锡膏印刷机是将锡膏印刷到PCB板上的设备,它是对工艺和质量影响最大的设备。目前,标准锡膏印刷机主要分半自动印刷机和全自动印刷机。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
环城CP500
数量
-
+
库存:
0
1
产品描述
基本特点
规格参数
应用范围
品牌:
HC环城

前两天和大家介绍了一下关于,本文来看一下关于标准锡膏印刷机标准锡膏印刷机是将锡膏印刷到PCB板上的设备,它是对工艺和质量影响最大的设备。目前,标准锡膏印刷机主要分半自动印刷机和全自动印刷机。

环城标准锡膏印刷机的参数

环城标准

标准锡膏印刷机造型

什么是标准锡膏印刷机

半自动印刷机:操作简单,印刷速度快,结构简单,缺点是印刷工艺参数可控点较少,印刷对中精度不高,锡膏脱模差,一般适用于0603(英制)以上元件、引脚间距大于1.27mmPCB印刷工艺。

半自动标准锡膏印刷机

全自动印刷机:印刷对中精度高,锡膏脱模效果好,印刷工艺较稳定,适用密间距元件的印刷,缺点是维护成本高,对作业员的知识水平要求较高。

全自动标准锡膏印刷机

全自动标准锡膏印刷机和半自动标准锡膏印刷机共有的基础工艺,全自动标准锡膏印刷机理论单板印刷循环时间:10S+印刷行程时间。

工作模式:使用金属刮刀、钢网,PCB通过真空吸着固定。通过印刷机相机对工作台上的基板和钢网的光学定位点(MARK)进行对中,再进行基板与钢网的精细调整,使基板焊盘图形与钢网开孔图形完全重合。

1.基板处理机能:

基板处理机能包括PCB基板的传输运送、定位、支撑。

传输运送是指PCB的搬入、搬出以及PCB固定前的来回小幅移动。

基板的定位分为孔定位、边定位两种,还有光学定位进行补正确保位置的准确。基板的支撑是使被印刷的PCB保持一个平整的平面,使PCB基板在印刷过程中不发生变形扭曲。所用方式有支撑PIN、支撑块、支撑板3种。支撑PIN灵活性较强、局限性较小,目前较常用;支撑块、支撑板局限较多,一般用在单面制程。

2.基板和钢网的对中:

基板和钢网的对中包括机械定中心和光学中心,光学定中心是机械定中心的补正,**提高了印刷精度。

3.对刮刀的控制机能:

印刷机对刮刀的控制机能包括压力、摧行速度、下压深度、摧行距离、刮刀角度、刮刀提升等。

4.对钢网的控制机能:

印刷机对钢网的控制包括钢网平整度调整、钢网和基板的间距控制、分离方式的控制、对钢网的自动清洗设定
