CC850全自动锡膏印刷机
image/69a57925-ec4a-4017-b06a-8a2b54950775
image/69a57925-ec4a-4017-b06a-8a2b54950775

CC850全自动锡膏印刷机

CC850全自动视觉印刷机高精度全自动锡膏印刷机(在表面组装工艺生产(SMT)中,用于高精度的钢网印刷或漏版印刷的专用生产设备。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
CC-850
所属分类
锡膏印刷机
数量
-
+
库存:
0
1
产品描述
基本特点

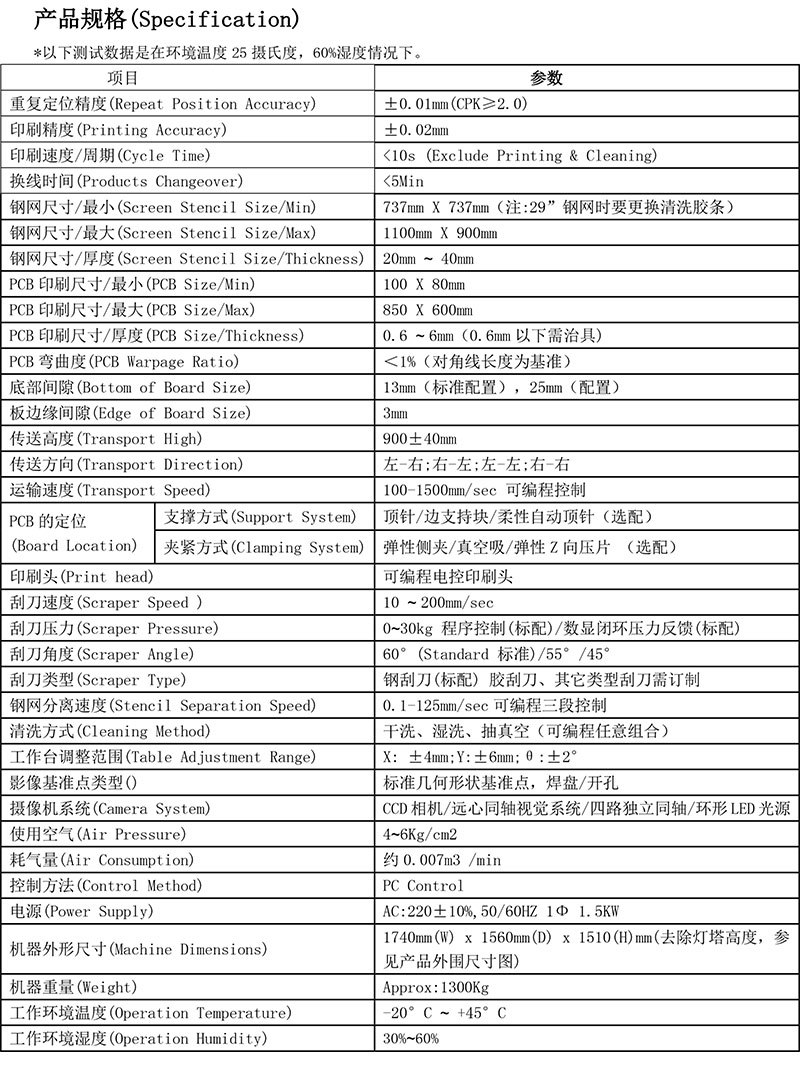

规格参数
应用范围
品牌:
环城

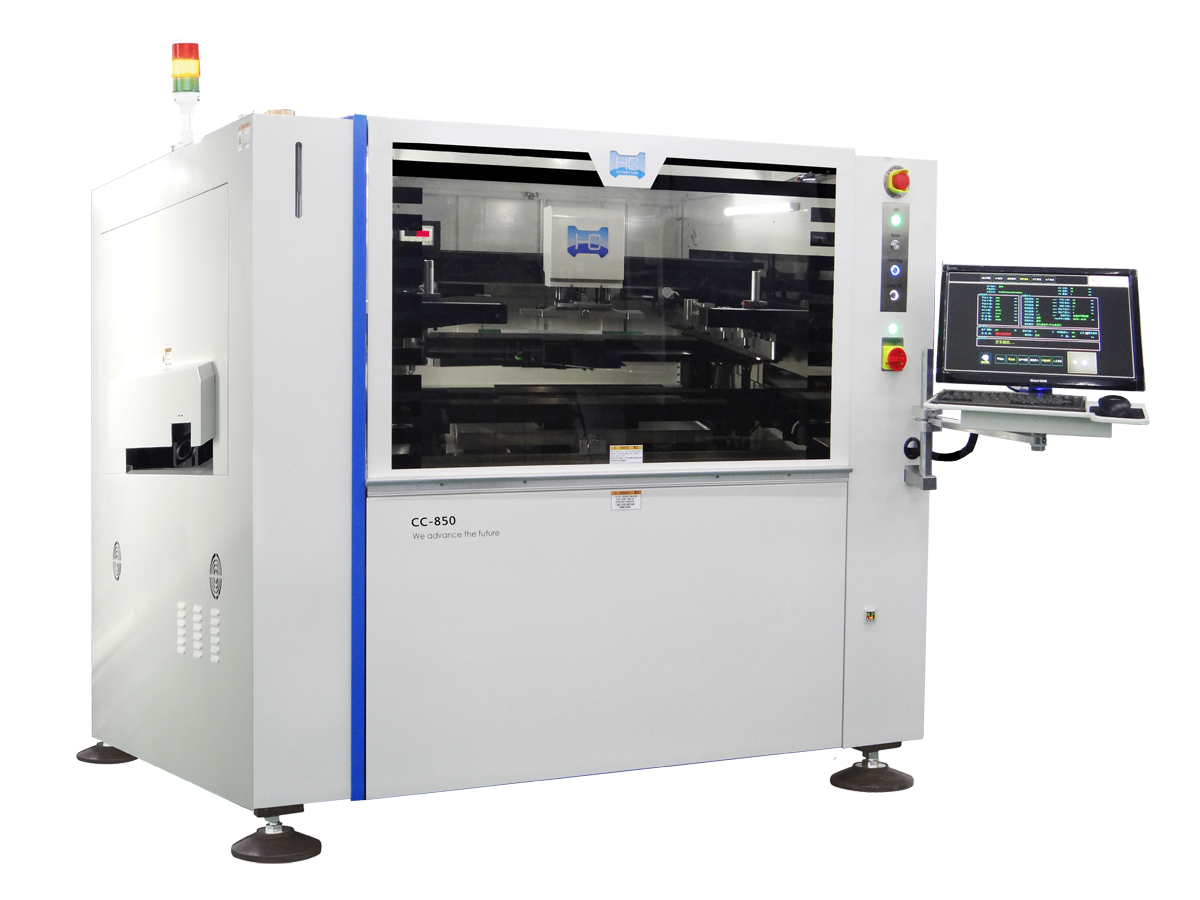

CC-850全自动印刷机

1, 功能概述:

CC-850是一款高精度超大面积印刷机器人(High Precision Auto Paste Printer)。在SMT表面组装工艺生产中,用于高精度的钢网印刷或漏版印刷的专用生产设备。


应用范围

关键词:
视觉印刷机、锡膏印刷机
扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

(1), PCB尺寸兼容范围广,可支持100mm X 80mm 至 850mm X 600mm 不同厚度的PCB。

(2), 高精度印刷分辨率。 定位精度高,重复定位精度±0.01mm;印刷精度0.02mm. 支持胶水印刷。

(3), 全自动控制可以提高生产效率,控制品质,节省成本: 自动钢网定位; 自动PCB校正; 自动刮刀压力调整; 自动印刷; 自动钢网清洗(干洗,湿洗,抽真空3种清洗方式);

(4), 采用环城公司独立开发的悬浮式印刷头,可编程气缸压力自动调整系统,自动平衡刮刀压力, 压力控制精准,可以达到完美的锡膏成型效果;

(5), 可编程电机控制刮刀与钢网分离速度及行程,可以灵活实现多种脱模方式。

(6), 多功能PCB固定定位系统,PCB定位方便快捷,准确。

(7), 上下视觉定位系统。

(8), 内建图像处理系统;

(9), 支持2D,SPC功能

(1), SMT工艺的电阻,电容,电感,二极管,三极管等贴片元器件生产加工:0201、0402、 0603、0805、1206等以及其他规格尺寸;

(2), IC: 支持SOP, TSOP, TSSOP, QFN 等封装,最小间距(Pitch) 0.3mm; 支持 BGA, CSP封装,最小球径(Ball) 0.2mm;

(3),印刷尺寸:100mm x 80mm ~ 850mm x 500mm;

(4), PCB规格:厚度0.6mm ~ 6mm;

(5), FPC规格:厚度0.6mm以下(带治具)。

手机,通讯,液晶电视,机顶盒,家庭影院,车载电子,医疗电力设备,航天航空等产品/设备的生产制造, 和一般电子产品的生产加工。
