常见SMT极性元器件识别方法
2021-12-11 10:00
极性元件在整个PCBA加工过程中需要特别注意，因为方向性的元件错误会导致批量性事故和整块PCBA板的失效，因此工程及生产人员了解SMT极性元件极为重要。
- 极性定义
极性是指元器件的正负极或第一引脚与PCB（印刷电路板）上的正负极或第一引脚在同一个方向，如果元器件与PCB上的方向不匹配时，称为反向不良。
- 极性识别方法

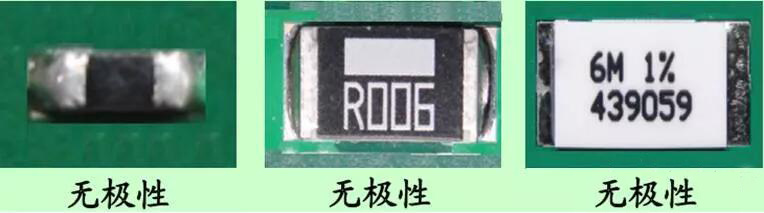

1、片式电阻（Resistor）无极性
2、电容（Capacitor）
2.1、陶瓷电容无极性；

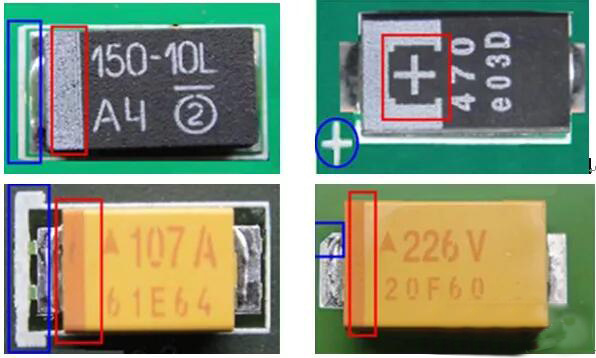

2.2、钽电容有极性。PCB板和器件正极标示：①色带标示；②“+”号标示；③斜角标示；

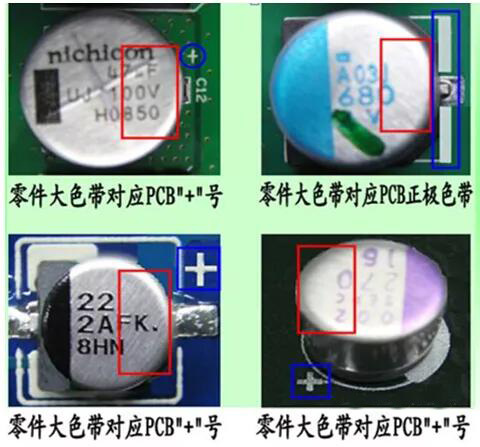

2.3、铝电解电容有极性。零件标示：色带代表负；PCB板标示：色带或“+”号代表正极；

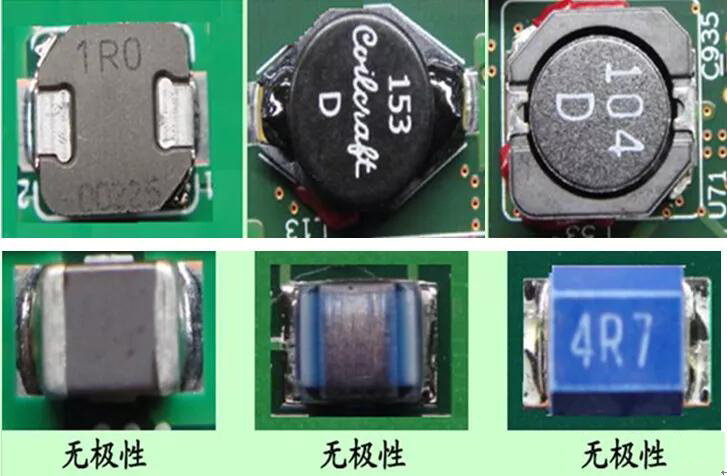

3、电感（Inductor）
3.1、片式线圈等两个焊端封装无极性要求；
3.2、多引脚电感类有极性要求。零件标示：圆点/“1”代表极性点；PCB板标示：圆点/圆圈/“*”号代表极性点。
4、发光二极管（Light Emitting Diode）
SMT表贴LED有极性。零件负极标示：绿色为负极；PCB负极标示：①竖杠代表，②色带代表，③丝印尖角代表；④丝印“匚”框代表。
5、二极管（Diode）
5.1、SMT表贴两端式二极管有极性。零件负极标示：①色带、②凹槽、③颜色标示（玻璃体）；PCB负极标示：①竖杠标示、②色带标示、③丝印尖角标示、④“匚”框标示。
6、集成电路（Integrated Circuit）
6.1、SOIC类型封装有极性。极性标示：①色带、②符号、③凹点、凹槽、④斜边；
6.2、SOP或QFP类型封装有极性。极性标示：①凹点/凹槽标示、②其中一个点与其它两/三个点的（大小/形状）不同；
6.3、QFN类型封装有极性。极性标示：①一个点与其它两个点（大小/形状）不同、②斜边标示、③符号标示（横杠/“+”号/圆点）。
7、栅格排列球形脚芯片（Ball Grid Array）
7.1零件极性：凹点/凹槽标示/圆点/圆圈标示；PCB板极性：圆圈/圆点/字母“1或A”/斜角标示。零件极性点对应PCB上极性点。
